產品名稱：氣動PLC控制實驗實訓設備  產品型號：THKJ-C

氣動PLC控制實驗實訓設備 型號 ：THKJ-C
THKJ-C氣動PLC控制實驗實訓設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《PLC可編程序控制器原理及應用》等相關課程的教學實驗,同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計,可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能,控制原理及編程技巧等。

一、概述
氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電結合的典型實驗設備。
二、基本結構及技術參數：

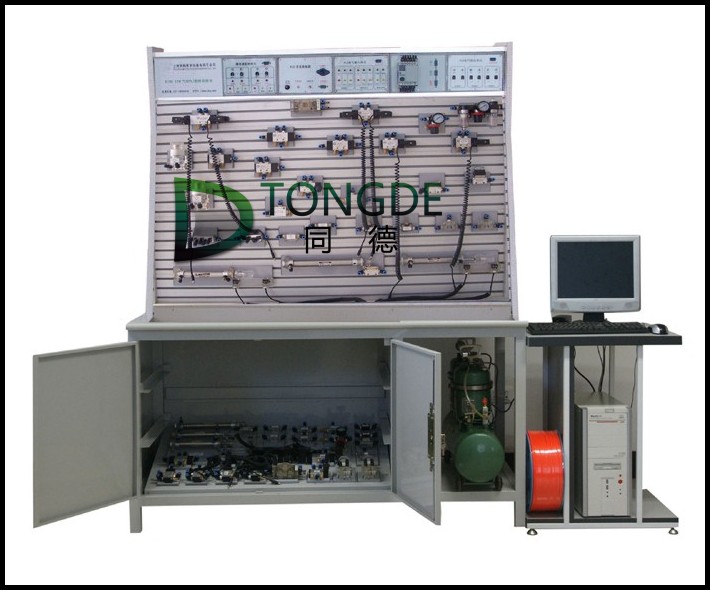

實驗系統采用"二合一"雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗。優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。THKJ-C氣動PLC控制實驗臺主要由實驗臺、實驗支架、電氣控制器件、氣動元器件、氣源、工具附件等部分組成：
一）實驗工作臺
實驗工作臺采用了工業控制常用的"T"型鋁型材材料，為氣動元件在工作面的安裝定位提供了大的方便。并且提供了：1、金屬?gòu)椥钥ㄗ?nbsp;2、"T"型螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供大方便。
本實驗臺實驗臺架，采用了鋼質結構，整體焊接，表面噴塑。堅固耐用。基本配置為：氣動實驗元件1套；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；（計算機根據學校要求另行配置）
二）電氣控制器件
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌?？扇我饨M合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊、氣容模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。
電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
PLC可編程控制器：采用了西門子主機，S-300（繼電器輸出方式），可以根據用戶的需求更換PLC。
輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。
三）氣動元器件

本實驗臺設計有的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸.....等常用的氣動元件。（具體配置詳見清單）
　 四）氣源：
采用的內置式雙頭靜音空氣壓縮機，主機采
用高速電機，全封閉消聲防塵結構。具有低噪音，
無振動，壽命長，易維護等優點。
電 源：AC 220V 50HZ
電機功率：2×175w 轉速：2880r/min
氣罐容量：18Ｌ氣罐壓力：1Mpa
氣罐重量：19Kg
五）工具附件：
采用了菲力格 F-300工具
配件盒。具體配置詳見清單
　
　 三、主要特點：
1.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
2.電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的*性，加深對PLC可編程序控制器的了解及掌握。
3.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
4.系統采用可靈活的采取不同的元器件配置，從而實現雙面同時進行實驗，為校方節省實驗室建設經費。
5.彈性插腳式元件固定方式，使回路搭接更加方便快捷。
四、氣動基本實驗回路舉例
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路

五、實驗臺配置清單
氣動PLC雙面合一配置：一面采用PLC控制，另一面采用繼電器控制，雙面可以同時做說明書中不同實驗。
