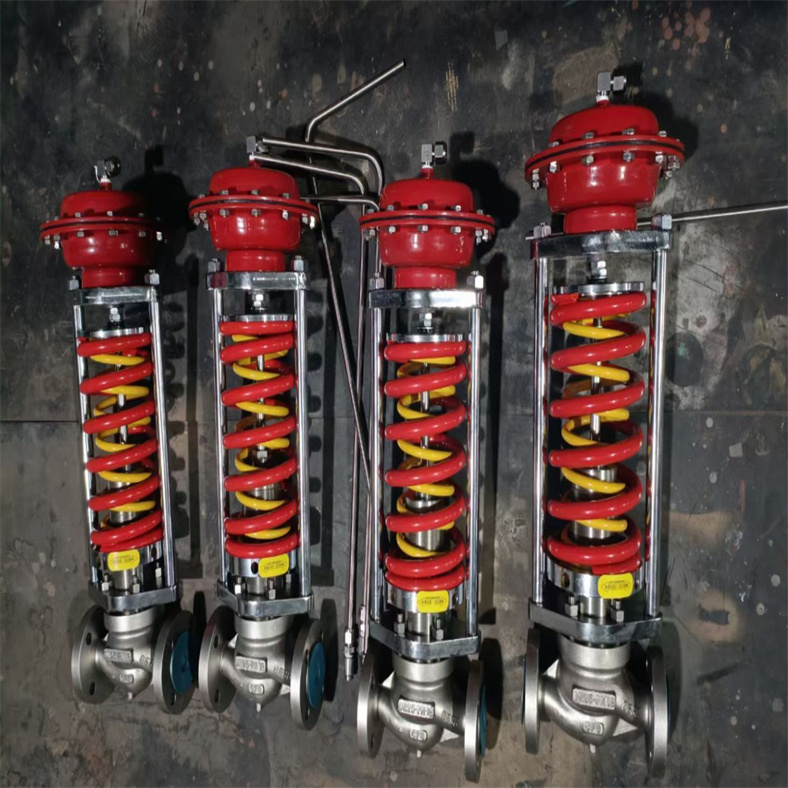

ZZYP自力式閥前壓力調節閥應用案例

自力式調節閥，一種無需外部能源的智能控制裝置，通過感知被測介質的壓力、溫度或流量變化，自動進行調節，達到預先設定的值。這種節能型儀表集控制、執行于一身，形成了獨立的控制系統。其中，自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥以及自力式溫度調節閥等是其主要類型。在眾多類型中，自力式壓力調節閥以其的優勢受到青睞。它無需外部能源，結構簡潔，操作便捷，維護工作量小，非常適合城市供熱、供暖等無需供電、供氣卻又需要控制的場合。自力式壓力調節閥是一個獨立的壓力控制器閥門，通過感知介質流量的變化來調節壓力，確保其恒定。當介質流量發生變動時，該閥門能夠自動作出反應，進行精確控制。其核心組成元素包括：

1. 限流元素：主要包括閥門等，用于控制介質的流量。

2. 測量元素：包含壓力表、閥膜、活塞等，它們負責感知介質壓力、流量等變化。

3. 荷載元素：由彈簧、重物或人力等組成，這些元素為自力式壓力調節閥提供必要的反饋力和控制力。




4.

1.ZZYP自力式閥前壓力調節閥應用案例的分類

自力式壓力調節閥根據其結構和功能特點，可以劃分為多種類型。這些類型包括但不限于，按用途分類的壓力維持閥、比例調節閥和自動排水閥等；按介質分類的蒸汽用閥、空氣用閥和水用閥等；以及按連接方式分類的螺紋連接閥、法蘭連接閥和焊接連接閥等。通過了解這些分類，我們可以更清晰地理解自力式壓力調節閥的多樣性和適用性。

1. 依據閥后與閥前控制方式，自力式壓力調節閥可分為兩類：一類是自力式閥后（減壓）控制閥，另一類是自力式閥前（泄壓）控制閥。

2. 進一步細分，自力式壓力調節閥又可分為直接作用型和指揮器操作型。
   a. 直接作用型自力式調節閥
   這類調壓閥利用介質本身直接對閥門進行控制，實現調壓功能。它包括閥后取壓和閥前取壓兩種形式。閥后取壓旨在維持閥后壓力在預設范圍內，從而實現減壓效果；而閥前取壓則是為了確保閥前壓力穩定在設定值內，達到泄壓目的。
   b. 指揮器操作型自力式調節閥
   此類調節閥通過兩個閥門間的相互協同控制，實現自動調壓。其工作原理相較于直接作用型更為復雜，但能夠更精確地控制壓力。
   自力式閥后壓力調節的工作原理（詳見下圖）

   閥前壓力P?經過閥芯與閥座的節流作用后，轉變?yōu)殚y后壓力P?。隨后，P?通過管線進入上膜室，作用在頂盤上，從而產生一個作用力。這個作用力與彈簧的反作用力達到平衡狀態，進而決定了閥芯與閥座的相對位置，實現對閥后壓力的精準控制。當P?值上升時，作用在頂盤上的力也會相應增加。此時，若該力超越了彈簧的反作用力，閥芯便會朝向閥座方向移動。這一動作導致閥芯與閥座間的流通面積縮小，流阻增大，進而使P?值降低，直至作用力與彈簧反作用力重新達到平衡，P?穩定在設定值。反之，當P?降低時，作用力的方向會發生變化，這就是閥后壓力調節的基本工作原理。

3.

2. 自力式閥前壓力調節的工作原理

1、主要技術參數和性能指標

2、閥后壓力調節閥，其閥前壓力與閥后壓力的關系

自力式壓力調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。

ZZY系列自力式壓力調節閥–外形尺寸

3.ZZYP自力式閥前壓力調節閥應用案例與控制閥的關鍵差異

這兩類產品的主要區別在于其工作原理?？刂崎y需要外部能源（如電力或氣源）作為驅動，并依賴于外部控制儀表的信號來調整閥內截流件的位置，進而控制流體流量。相比之下，自力式壓力調節閥則自主工作，無需外部能源或控制信號，僅通過被調介質的壓力信號即可實現壓力的自動調節。這一特點使得自力式壓力調節閥在許多應用中表現出的優勢。

1. 自力式壓力調節閥無需額外能源，適應于無電無氣的環境，既簡化了操作又節省了能源。

2. 其壓力分段范圍細致且相互交叉，提供了高精度的調節能力。

3. 在運行過程中，可以連續設定壓力的設定值，靈活方便。

4. 針對閥后壓力的調節，閥前與閥后的壓力比值可達10:1至10:8，滿足不同的調節需求。

5. 采用了橡膠膜片進行檢測，確保執行機構的檢測精度高、反應靈敏。

6. 壓力平衡機構的運用，使得調節閥的反應更加靈敏，控制更加精確。



7.

4.ZZYP自力式閥前壓力調節閥應用案例安裝須知

在安裝自力式壓力調節閥時，需注意以下幾點，以確保其正常運行和長期使用。首先，要確保安裝環境符合其使用要求，避免在惡劣環境下使用。其次，遵循正確的安裝步驟和順序，以確保安裝質量。此外，還需定期檢查和維護，及時發現并處理問題，以保障其穩定性和可靠性。最后，嚴格按照使用說明進行操作，確保安全、有效地使用自力式壓力調節閥。

1. 在安裝自力式壓力調節閥時，必須確保取壓點位于調壓閥的適當位置。對于閥前調壓，取壓點應距離調壓閥至少2倍管道直徑；而對于閥后調壓，取壓點則應至少位于6倍管道直徑處。

2. 在選擇自力式閥時，其通徑可以小于管道直徑，但截止閥、切斷球閥、旁通閥和過濾器則必須確保其通徑不小于管道直徑。

3. 為了便于現場維修和操作，建議在調壓閥周圍留出適當?shù)目臻g。

4. 如果介質是潔凈的氣體或液體，那么在閥前可以省略安裝過濾器。

5.ZZYP自力式閥前壓力調節閥應用案例日常維護注意事項：

一旦自力式壓力調節閥投入使用，日常維護工作相對較少。平時，只需關注閥前和閥后的壓力示值是否滿足工藝需求即可。此外，還應定期檢查填料函和執行機構是否有滲漏現象，如有滲漏，應及時擰緊或更換填料及膜片。自力式調節閥的安裝要求:
　　1.自力式調節閥在現場開箱后，在搬運和安裝過程中，禁止用手或其他工具拉、壓、吊自力式調節閥的壓力導管，以免損壞閥門的使用性能。必須檢查外觀是否損壞，緊固件是否松動，流道中是否有污染物等。仔細檢查產品的型號、位置號和規格是否匹配。
　　2.安裝現場必須保證自力式調節閥的安裝空間，便于操作、拆卸和維護。
　　3.安裝時，取壓點應在遠離自力式調節閥的適當位置。壓力開啟調節閥應大于管徑的2倍，壓力關閉調節閥應大于管徑的6倍。取壓接頭(取壓點)應在管道的頂部或側面，不應安裝在底部，從而有效防止雜質進入致動器。
　　4.安裝冷凝器時，應注意冷凝器的位置，使其高于膜頭，低于工藝管道，以確保冷凝器充滿冷凝水。投產后應注意維護。
　　5.安裝調節閥前，先清洗管道，因?yàn)楣艿乐械漠愇锟赡軙?huì)損壞自力式調節閥的密封面，甚至?xí)璧K閥芯和執行機構推桿的運動，從而導致閥門不能正常關閉和開啟。確認管道污垢、金屬碎屑、焊渣和其他異物已被清除后，檢查管道法蘭，確保墊圈表面光滑。如果自力式調節閥有螺紋連接端，在管道的陽螺紋上涂抹優質的管道密封膠，不要在陰螺紋上涂抹密封膠，因?yàn)殛幝菁y上多余的密封膠會被擠入閥體，多余的密封膠會導致閥芯堵塞或污垢積聚，從而導致閥門不能正常工作。
　　ZZYP自力式閥前壓力調節閥應用案例的安裝規則:

　　1、啟動和維護后啟動
　　1.1投入運行前，檢查閥門前的設計壓力、溫度和流量是否與實際工況相符。
　　1.2 .第一次起動和大修后起動時，確認自力式壓力調節閥的閥芯處于初始全開位置(B型)或全閉位置(K型)后，如果有旁通，先關閉旁通手動閥，然后在閥后打開手動截止閥，然后打開壓力導管上的截止閥(B型)或閥后的先導壓力管上的截止閥(K型)，最后慢慢打開閥前的手動截止閥。

　2.1 .產品出廠時已根據用戶要求進行了調試，到貨后即可使用。但是，如果工藝參數發生變化，閥門的背壓(類型B)或前壓力(類型K)可能無法達到規定值。在這種情況下，閥門的背壓(類型B)或前壓力(類型K)可以通過手動調節和設置來改變。(見表4)使用專用扳手工具旋轉壓力調節盤6，以調節彈簧的預緊力，并改變背壓(類型B)或前壓力(類型K)。觀察閥門后面的壓力表(類型B)或閥門前面的壓力表(類型K)的顯示值，并將其投入正常運行，直到閥門后面的壓力(類型B)或閥門前面的壓力(類型K)的調節滿足要求。
2.2、投入正常運行后，通常只需觀察閥門壓力指示器壓力是否穩定，閥門壓力表顯示值是否符合要求后(B型)；或者只是觀察閥門前壓力表的顯示值是否穩定，是否符合要求(k型)。
　　在正常停機期間，首先關閉閥門前面的手動截止閥，然后關閉閥門后面的先導壓力管(b型)或先導壓力管(k型)上的截止閥，最后關閉閥門后面的手動截止閥。
　　如果故障停機，應首先關閉閥門前的手動截止閥，然后關閉自力式調節閥后的先導壓力管(b型)或先導壓力管(k型)上的截止閥，然后關閉閥門后的手動截止閥，最后打開旁通閥。
