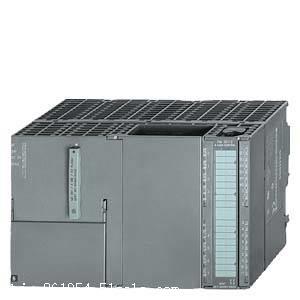

西門子6ES7174-0AA10-0AA0用于連接模擬 驅動和步進驅動 在時鐘同步的 PROFIBUS 上 在 Motion Control 控制器上 4 個通道（4 個編碼器輸入，4 AA)， 可項目組態，利用 STEP 7 V5.4 SP4

　　在 SIMATIC 和 SIMOTION 自動化環境中，某些應用場合需要模擬電機和步進電機的控制功能。此外，對于只有模擬接口的舊驅動器或非西門子驅動器，需要使用IM 174 接口模塊來連接。

　　IM 174 是一個接口模塊，多可以操作四個帶有模擬量設定值或者四個步進驅動器的接口，每個軸可以帶有一個 TTL 或 SSI 信號的編碼器反饋。也可以使用不帶編碼器的四個步進驅動器，以及模擬驅動器和步進驅動器的組合（混合操作）。

　　控制器與 IM 174 之間的通信通過特定的PROFIBUS消息幀類型來進行，該消息幀類型除了包含數字量輸入/輸出數據之外，還包含符合PROFIDrive 行規、每個驅動器特定的消息幀類型（標準消息幀 3 和81）。作為循環 DP通信的一部分，驅動器的實際值（編碼器值）通過等時同步 PROFIBUS 從 IM 174 模塊傳送至控制器，而由控制器計算出的速度設定值傳送至 IM 174 模塊。隨后，傳送的速度設定值作為模擬值或脈沖從 IM 174 模塊輸出到驅動器。

　　IM 174 可用于以下控制任務：

　　與 T-CPU/SIMOTION CPU/S7 300 CPU 通過等時同步 PROFIBUS 配合使用

　　●控制模擬驅動器

　　●控制步進電機

　　●讀入編碼器數據。

　　本文主要介紹 IM174 接口模塊與T-CPU 配合使用時回參考點的用法及注意事項。

　　2 T-CPU 使用 IM174 接口模板尋找參考點

　　在 S7-Technology 配置工具中插入軸之后，每個定位軸工藝對象下面都會有 Homing 配置界面（圖1），在這個界面里面可以做尋找參考點相關的參數設置，具體參數可以參考S7-Technology 使用手冊，本文主要介紹 IM174 相關的設置。在主動尋找參考點的配置頁面下，有幾種尋零模式可以選擇。(S7-technology手冊下載鏈接：30119663 )

　　圖 1. Homing

　　2.1 外部參考點加編碼器零脈沖（Homing output cam and encoder zero mark）

　　當驅動器使用增量編碼器作為位置反饋時，通常選用外部參考點加編碼器零脈沖的回參考點方式，該模式需要使用增量編碼器的零脈沖和額外的一個外部參考點來完成回零操作。在配置界面中外部參考點使用的數字量輸入地址（圖 2），這個數字量輸入可以使用 T-CPU DP Drive 接口上的分布式 I/O 也可以使用IM174 集成的數字量輸入，IM174 的數字量輸入地址在STEP7的硬件組態中已經進行了自動分配（圖 3），具體地址的定義可以參考IM174接口模塊的使用手冊（圖 4）(IM174模塊手冊下載鏈接：35014863 )
