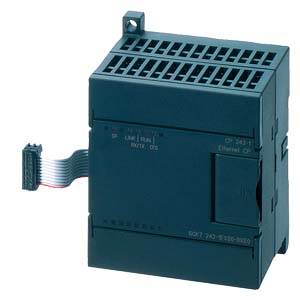

　西門子6GK7243-1GX00-0XE0：通信處理器 CP 243，用于將 SIMATIC S7-22X 連接至 工業以太網； FTP 客戶端通信， 服務器，F(xiàn)TP 服務器； 8 Mbyte 閃存文件系統

　　1. 串行下載方法

　　1.1下載要求

　　下載電纜的選擇，針對OP 73micro, TP 170micro, TP 177micro, TP 177micro (Portrait), K-TP178 Micro,以下三種訂貨號的PC/PPI電纜都是可用的：

　　1．6ES7901-3BF20-0XA0

　　2．6ES6901-3BF21-0XA0

　　3．6ES7901-3CB30-0XA0

　　電纜如下圖所示：

　　6ES6901-3BF21-0XA0 6ES7901-3CB30-0XA0

　　鑒于前兩種電纜的型號比較老，目前市場上主要使用的是第三種PC/PPI電纜，所以文檔涉及的操作中使用的都是該電纜。

　　注意：西門子的PC/PPI電纜都有如圖所示的適配器（電纜中間的方盒子），如果您的電纜沒有適配器，表明電纜并非西門子產品，不支持計算機到面板的下載。

　　另外，Micro 系列面板也支持使用6ES7901-3DB30-0XA0(USB口)對其進行下載，但要求 USB V5版本電纜（即E-STAND :5.0）且WinCC Flexible >= 2005 SP1，電纜如下圖：

　　6ES7901-3DB30-0XA0

　　電纜連接方法：

　　對于PC/PPI電纜，將其232接頭（稍短的一端）連接到計算機的串口上，將其485接頭（稍長一端）直接連接到面板下部IF1B接口上（注：在連接計算機端的串口前請先將面板斷電，否則計算機串口容易出現損壞現象）。

　　對于USB/PPI電纜,將其USB接頭連接到計算機的USB口上，將其485接頭直接連接到面板下部IF1B接口上。

　　1.2下載設置

　　1.2.1 OP 73micro 面板端的設置

　　1. 面板上電后，進入 LINUX 操作系統，彈出菜單，選擇“ Info/Settings ”選項，如圖1.2.1所示。

　　圖1.2.1

　　2. 進入Info/Settings選項后，選擇“ Logon/Settings ”選項, 如圖1.2.2所示。

　　圖1.2.2

　　3．進入“ Logon/Settings ”后選擇“ Transfer Settings ”選項使能Channel1, 如圖1.2.3所示：

　　圖1.2.3

　　設置完成后ENTER鍵進行參數保存，ESC鍵退出到系統登陸畫面如下圖所示：

　　圖1.2. 4

　　如圖1.2.4所示，選擇Transfer選項，畫面顯示Connecting to host…。表明面板進入傳送模式，面板上設置完畢。

　　1.2.2 TP 170micro、TP 177micro 、TP 177micro(Portrait)及 K-TP 178Micro 面板端的設置
