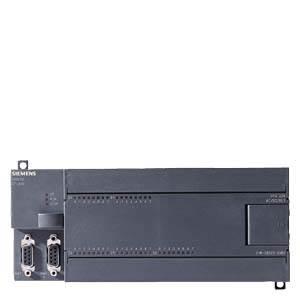

西門子6ES72211BH220XA8是IMATIC S7-200 CN，數字輸入端 EM 221，僅用于 S7-22X CPU， 16 個數字輸入，24V DC，源型輸出（P schaltend）/漏型輸出（M schaltend） 此 S7-200 CN 產品 只具有 CE 認證

　　PPI協議是專門為S7-200開發的通信協議。S7-200 CPU的通信口（Port 0、Port 1）均支持PPI通信協議。S7-200 CPU的PPI網絡通信是建立在RS-485網絡的硬件基礎上，因此其連接屬性和需要的網絡硬件設備與其他RS-485網絡*。

　　1 網絡讀寫（NETR/NETW）指令介紹

　　網絡讀寫指令一般用于S7-200 CPU之間的PPI網絡通信。PPI通信前要保證PPI網絡上的所有站點都應當有各自不同的網絡地址，否則通信不會正常進行。另外，網絡讀寫指令進行編程和應用時要注意以下幾點：

　　1) 在程序中可以使用任意條網絡讀寫指令，但是在同一時刻，多只能有8條網絡讀寫指令被激活；

　　2) 每條網絡讀寫指令可以從遠程站點讀取/寫入多16個字節的信息；

　　3) 使用NETR/NETW指令向?qū)Э梢跃庉嫸?4條網絡讀寫指令，其核心是使用順序控制指令，這樣在任一時刻只有一條NETR/NETW指令有效；

　　4) 每個CPU的端口只能配置一個網絡讀寫指令向?qū)А?/p>

　　2 網絡讀寫指令向?qū)ЫM態 2.1 硬件連接

　　下面通過一個實例（兩臺S7-200 PLC之間的通信）來介紹如何使用網絡讀寫指令向?qū)АＪ紫?，兩個S7-200之間的硬件連接需要一根標準DP電纜加兩個DP總線插頭。兩臺S7-200的RS485通信端口連接方式，可參考以下圖片中的連接方式（如果PLC有兩個通信端口，則任意端口都可進行配置，本例中兩個PLC均以Port 0口做PPI通信使用），如圖1所示。

　　圖1 兩臺PLC的網絡連接

　　2.2 NETR/NETW向?qū)ЫM態過程 2.2.1設定通信站地址

　　首先，用PC/PPI編程電纜將兩臺PLC的網絡站地址分別設置為2和3，波特率都為9.6Kbps。這時，將編程電纜連接到任一個CPU帶可編程插口的DP插頭上，查找兩臺PLC的站地址，如圖2所示。

　　圖2 設定兩臺CPU的網絡地址

　　在本例中，選定通信地址為3的PLC為網絡主站，并對其進行向?qū)渲?。選定要做為通信主站的CPU地址，點擊確認后即可進入該CPU的編程界面。另外，網絡讀寫指令向?qū)詣訉PU設置成主站模式，不必另行編程設置，只需為主站編寫通信程序，從站直接使用通信緩沖區中的數據，或?qū)?shù)據整理到通信區即可。
