西門子SM322模塊6ES7322-1FL00-0AA0是數字輸出 SM 322，電位隔離， 32 DA，120V/230V AC，1A， 雙幅，2x 20 極

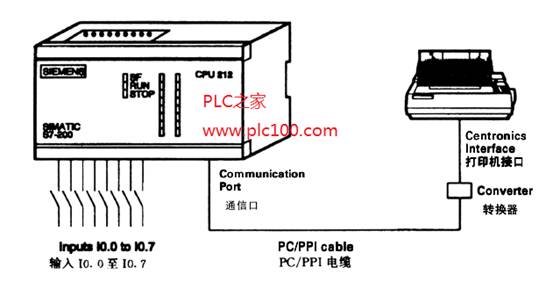

　　本例描述了S7-212 CPU和外部設備(例如打印機)的連接方法。

　　該例中SIMATIC PLC自由通信口模式(Freeport Mode)向打印機發送信息。

　　程序包含以下功能:

　　輸入I0.0為1時，打印文字“SIMATIC S7-200";

　　輸入I0.1到I0.7為1時，打印句子“INPUT 0.XIS SET”(其中X分別為1， 2，……，7)假定打印機用并行接口連接，并假定發送波特率為9600波特。

　　硬件要求

　　為能正確地應用此例，你需要

　　1臺 Simatic S7-212或S7-214

　　1條 PC/PPI 電纜

　　1只 9孔陰性插座到25針陽性插座的轉換器

　　1臺 串行到并行的轉換器。

　　1臺 線2和線3互換的空調制解調式的適配器(如果需要)

　　1臺 并行打印機

　　可能會出現一個問題:

　　因?yàn)镾IMATIC S7-200和打印機都作為數據通信設備(DCE)，所以兩臺設備的數據傳輸方向有可能會相同，也就是說，兩者的數據接收線接在了一起，或發送線也接在了一起(線2和線3)。這個問題可以通過轉換器的正確設置或使用合適的線路適配器(空調制解調式的適配器)來解決。

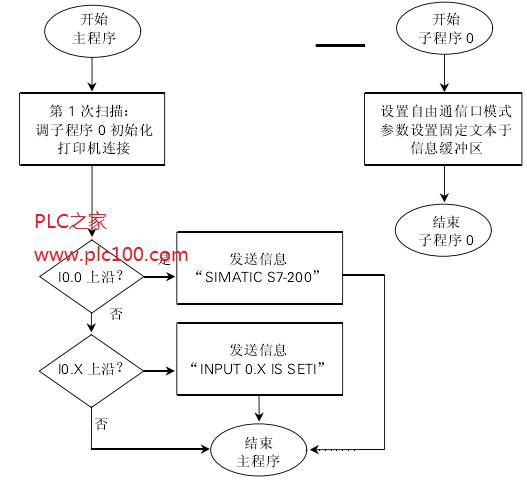

　　程序框圖

　　程序和注解

　　此打印程序向并行打印機發送信息。

　　主程序檢查S7-200模式開關，如果模式開關為RUN模式，則切換到自由通信口模式。

　　根據輸入把相應的信息傳送到打印機，主程序定義了這些內存變量。

　　以下的任務由子程序0完成:

　　子程序0包括設置自由通信日模式的參數和相應于小同輸入的打印輸出文本。
