保險開關的熱像圖

開關站或變電系統中，需查看螺栓、保險絲夾、鉗口和鉸鏈連接處是否有松動（如下圖所示）。如果有松動，接頭會持續發熱，終可能會燒毀絕緣子，削弱連接，并出現一系列可能的問題，如電弧放電、粘滯、熔融等故障 ，這將導致開關難以打開。

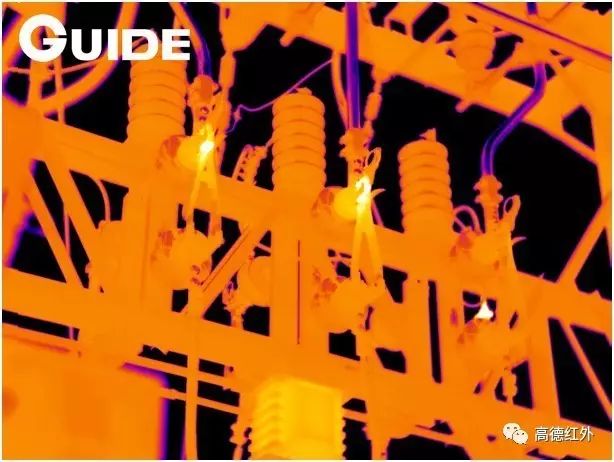

幾個熱斷開開關鉗口接頭

電纜連接松動或臟污

降壓設備

石油開關和變壓器，就像下圖中的舊水力發電廠的舊組件，顯示更多因連接故障而過熱的例子。通過與相鄰相位的快速對比，可以很容易地檢測到開關內部的連接松動或內部過熱的問題。

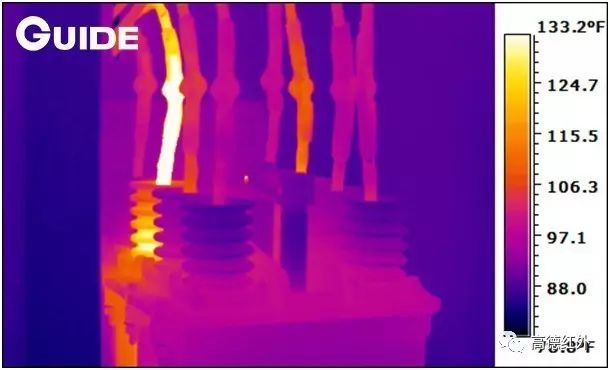

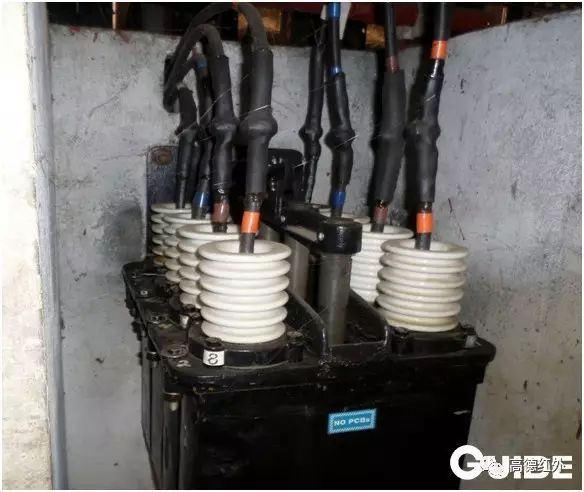

油閘的電纜線頭過熱，熱量似乎來自絕緣體內部的接點

鍋爐的熱像圖

煤、天然氣、生物能和石油發電廠都使用鍋爐產生蒸汽。由于鍋爐內部高溫，通過紅外熱像儀去尋找爐壁高溫點和墊圈老部分會非常迅速，這些會在熱像圖上非常明顯的顯現出來。

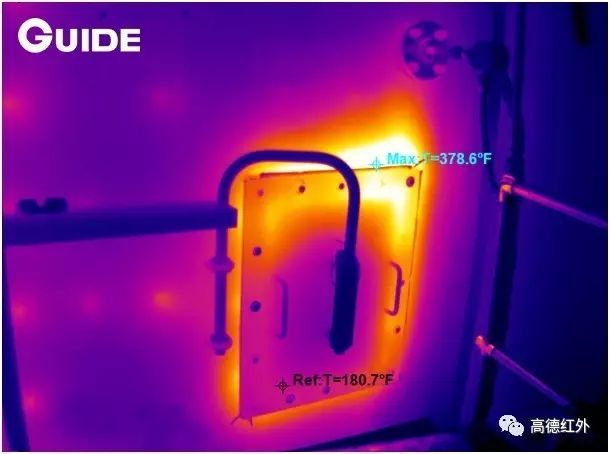

鍋爐艙口密封襯墊漏氣

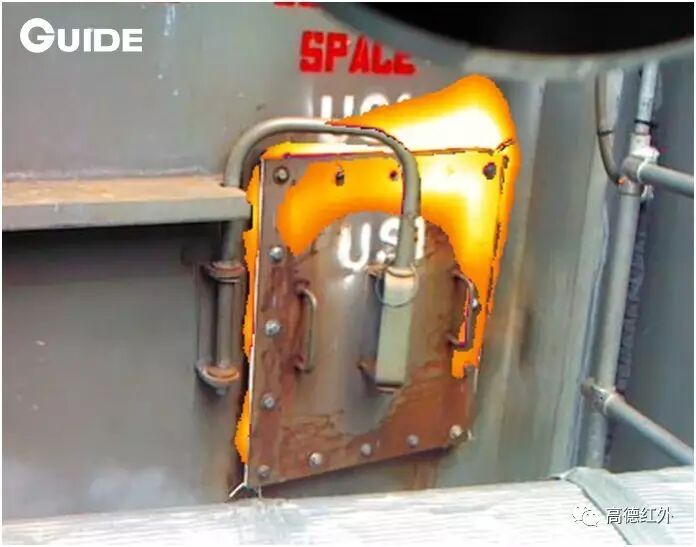

使用Guide IR Analyzer軟件覆蓋紅外圖像以增強可見光照片可看性

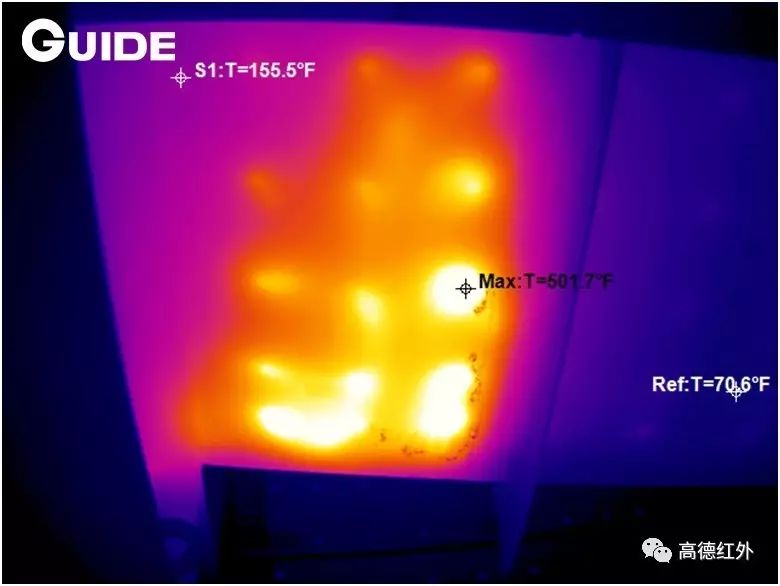

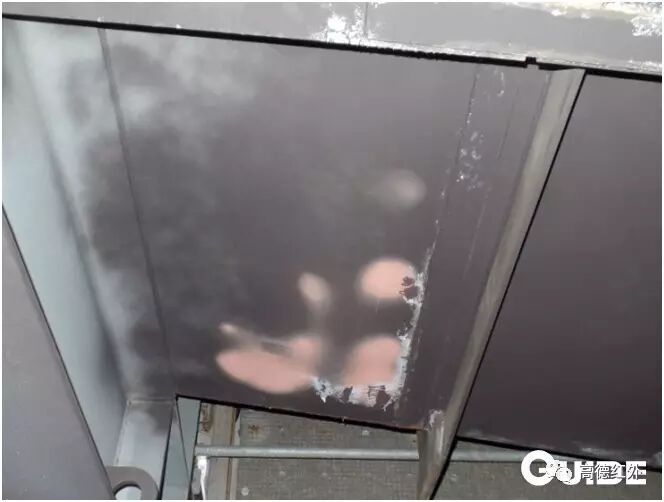

鍋爐絕緣層老化

發電廠的熱水和蒸汽都是通過管道和閥門來控制的。閥門的微弱泄漏很容易被忽略，當泄漏嚴重，就會在系統中的某處產生故障。熱成像可通過對比來檢測泄漏問題。例如，同一條件下操作的多個閥在快速對比時也應該呈現出相似熱像圖。

結論

熱像儀在發電廠的應用相當廣泛……除檢測電氣系統外，還有蒸汽管道（捕集器和閥門）和水線、鍋爐絕緣材料、機械部件（泵，電機，軸承，輸送機等）和渦輪機（軸承，電刷）。還包括地下水泄漏（如熱水至冷卻塔）等其他應用。
