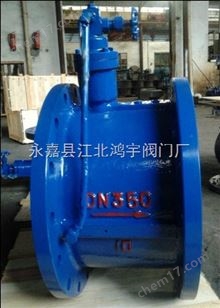

微阻緩閉蝶型止回閥

蝶式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的*產品。
1技術參數
微阻緩閉蝶型止回閥

型號 公稱壓力
（MPa） 試驗壓力（MPa） 工作溫度
（℃） 適用介質

殼體 密封




ZHYH46H/W-16/25/40CP
ZHYH46ej-16/25 1.6 2.4 1.76 ≤120 清水、
海水、污水
2.5 3.75 2.75



4.0 6.0 4.4




2零件材料
型號 閥體、蝶板 閥桿、油缸、活塞 彈簧 閥座
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 碳鋼、不銹鋼 不銹鋼 不銹鋼 不銹鋼

3主要連接和外形尺寸
公稱通徑
DN(mm) L H H1 公稱通徑
DN(mm) L H H1
100 240 280 115 450 470 585 351
125 260 290 142 500 500 640 379
150 275 310 172 600 560 720 434
200 305 350 210 700 620 750 491
250 340 415 240 800 680 792 549
300 370 450 264 900 740 900 600
350 400 480 294 1000 800 975 655
400 435 550 324 1200 920 1140 770

（法蘭連接尺寸：PN1.6、PN2.5、PN4.0MPa按JB/T79-94標準）
